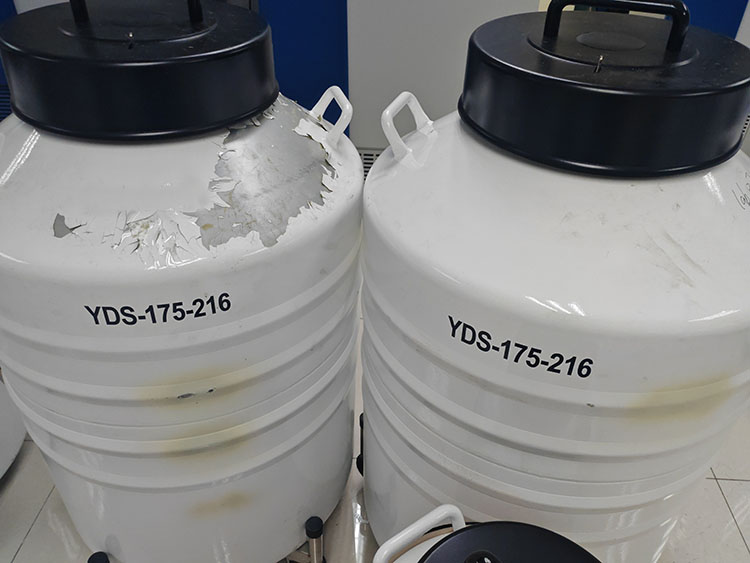

嶄新光潔的不銹鋼液氮罐，經(jīng)過一段時間的使用后，表面油漆開始剝落、泛黃甚至起泡，不僅影響設備美觀，更可能暗示潛在的安全隱患。這背后的原因究竟為何？本文將為您深入剖析這一常見現(xiàn)象。

一、核心誘因：多重環(huán)境壓力的共同作用

1. 極端低溫沖擊與熱循環(huán)應力：

• 液氮罐的核心使命是盛裝-196℃的液態(tài)氮，罐體表面長期承受劇烈的低溫環(huán)境。

• 日常操作中，罐體經(jīng)歷反復的“加注-排空”過程，導致罐體表面溫度在超低溫與常溫間循環(huán)切換。

• 這種劇烈的溫度波動會使金屬罐體與表面油漆涂層產(chǎn)生不同程度的熱脹冷縮（材料熱膨脹系數(shù)差異），在涂層與基材之間、涂層內(nèi)部產(chǎn)生巨大的內(nèi)應力。長期積累，必然導致涂層疲勞、脆化，最終出現(xiàn)開裂、起泡、剝落（掉漆）。

2. 冷凝水與潮濕環(huán)境的侵蝕：

• 當外部溫暖潮濕的空氣遇到超低溫的罐體表面時，會迅速冷凝形成水珠，附著在罐壁上。

• 這些冷凝水為電化學腐蝕提供了必要條件，尤其在涂層已有微小損傷（如劃痕、孔隙）或剝落區(qū)域，水分會直接接觸金屬基材。

• 水分中的氧氣和雜質(zhì)，會引發(fā)或加速金屬罐體（即使是奧氏體不銹鋼）的點蝕或縫隙腐蝕。腐蝕產(chǎn)物（如鐵銹）滲透到涂層下方或邊緣，會導致涂層進一步鼓泡、剝離，并呈現(xiàn)難看的黃褐色銹跡（發(fā)黃的主要來源之一）。

3. 紫外線（UV）輻射的老化效應：

• 對于存放在靠近窗戶、室外或有強光源環(huán)境下的液氮罐，太陽光或人工光源中的紫外線是漆膜的“隱形殺手”。

• UV輻射會破壞涂層高分子鏈的化學結(jié)構(gòu)，導致涂層聚合物降解、粉化、失光。

• 這個過程會使原本顏色鮮艷的涂層逐漸褪色、變暗、發(fā)黃，同時降低其機械強度和附著力，使其更容易被破壞。

4. 化學試劑的意外接觸：

• 有機溶劑： 如乙醇、丙酮、異丙醇等，常用于清潔或?qū)嶒灐Ｋ鼈兡苋芙饣蛉苊浽S多類型的油漆涂層，導致軟化、起皺、失去光澤甚至溶解剝落。

• 酸、堿、氧化劑： 即使短暫接觸，也可能與涂層成分發(fā)生化學反應，造成變色（發(fā)黃、發(fā)白）、蝕刻或直接破壞涂層完整性。

• 實驗室環(huán)境復雜，液氮罐表面難免濺落到各種化學物質(zhì)：

5. 物理損傷與不當維護：

• 使用了非低溫專用或質(zhì)量低劣的油漆。

• 涂裝前表面處理（除油、除銹、粗糙度）不達標。

• 施工環(huán)境（溫濕度）控制不當或涂層未完全固化即投入使用。

• 涂層過薄或存在漏涂點。

• 磕碰劃傷： 搬運、操作過程中的碰撞、摩擦，會直接破壞漆膜，為水分和腐蝕介質(zhì)打開通道。

• 不當清潔： 使用硬質(zhì)刷具、強研磨性清潔劑或高壓水槍沖洗，會磨損或沖蝕漆膜表面，加速其老化失效。

• 涂層自身質(zhì)量與施工工藝：

二、影響與潛在風險：超越美觀的考量

• 加速罐體腐蝕： 掉漆區(qū)域暴露金屬，在潮濕環(huán)境下腐蝕速度大大加快，長期可能影響罐體結(jié)構(gòu)強度和密封性能，縮短使用壽命。

• 降低保溫性能（間接）： 嚴重的腐蝕或維護時不當處理可能損害真空層或絕熱材料（雖不直接相關，但需警惕整體維護）。

• 安全隱患： 剝落的漆片可能污染實驗室環(huán)境或樣本。

• 形象與管理： 影響實驗室整潔、專業(yè)的形象，可能反映設備維護管理不到位。

三、應對策略：預防為主，科學維護

1. 嚴選優(yōu)質(zhì)專用涂層：

• 選擇專為超低溫環(huán)境設計的工業(yè)防腐漆，如高性能環(huán)氧樹脂漆、改性聚氨酯漆或氟碳漆。這些漆料具有優(yōu)異的耐低溫性、柔韌性（抵抗冷脆）、附著力和耐化學性。

2. 確保卓越的涂裝工藝：

• 基材處理是關鍵： 噴砂或打磨至規(guī)定等級（如Sa2.5），徹底除油、除銹、除塵，保證表面清潔、干燥、粗糙度適宜。

• 環(huán)境控制： 在適宜的溫濕度下施工，保證涂層充分流平、固化。

• 膜厚達標： 按照設計要求涂覆足夠的道數(shù)和厚度，避免漏涂。

3. 優(yōu)化存放與使用環(huán)境：

• 盡量將液氮罐存放在室內(nèi)、陰涼、干燥、通風良好的地方，遠離窗戶直射陽光和熱源。

• 控制實驗室環(huán)境濕度。

4. 實施精細化操作與維護：

• 輕拿輕放，避免碰撞刮擦。

• 溫和清潔： 使用軟布或海綿蘸取中性清潔劑水溶液擦拭。嚴禁使用強溶劑、強酸強堿或研磨劑。及時擦干冷凝水。

• 避免化學品接觸： 操作時注意保護罐體，如濺上化學品，立即用大量清水沖洗并擦干。

• 定期檢查： 定期目視檢查罐體表面涂層狀況，發(fā)現(xiàn)細小損傷（如劃痕、小氣泡）可考慮用匹配的低溫專用修補漆及時點補，阻止擴大。

5. 考慮先進表面處理（針對高端或特殊需求）：

• 粉末噴涂： 提供更厚、更均勻、更耐久的涂層，附著力強，耐化學性好。

• 電化學拋光/鈍化： 提升不銹鋼基材本身的耐蝕性，作為涂層的堅實基礎。

• 陶瓷涂層： 部分高端應用會考慮特殊陶瓷涂層，具有極佳的硬度、耐溫性和化學惰性，但成本高昂。

案例說明：
某高校生物實驗室的液氮罐群，原使用普通工業(yè)漆，存放于靠窗位置。一年后普遍出現(xiàn)嚴重黃變、漆膜粉化剝落。經(jīng)分析，主要原因為紫外線強烈照射導致聚合物降解（黃變粉化），加上冷凝水長期侵蝕（剝落）。解決方案：將罐體移至無直射光區(qū)域；徹底除銹后，涂裝高性能耐UV改性聚氨酯面漆；建立定期清潔和檢查制度。三年后跟蹤，涂層狀態(tài)保持良好。

結(jié)語

液氮罐表面的掉漆發(fā)黃，是極端低溫、冷凝水汽、紫外線、化學侵蝕及物理損傷等多重因素協(xié)同作用的結(jié)果。這不僅關乎設備外觀，更與罐體長期安全運行息息相關。通過理解其成因，并采取嚴選涂層、優(yōu)化工藝、改善環(huán)境、精細維護等綜合措施，可有效延緩涂層老化失效，保障液氮罐的可靠服役與實驗室的安全高效運轉(zhuǎn)。守護這“冷若冰霜”的科學利器，需要從關注其“容顏”變化開始。
